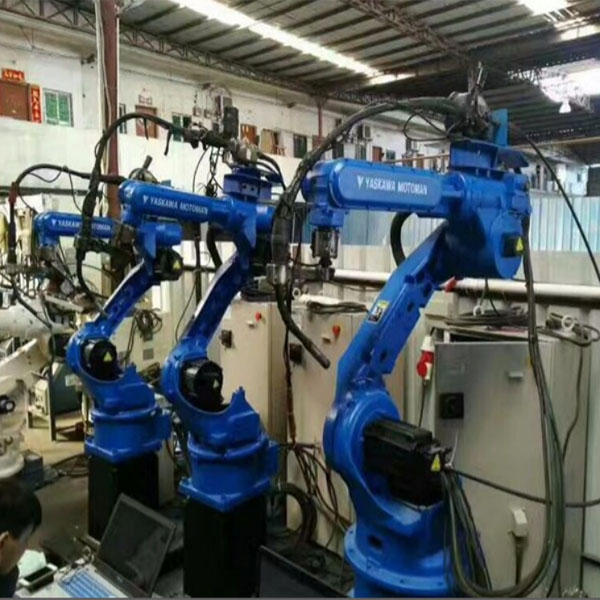

安川機器人NX100專用輸入一覽表(電焊用途)

安川機器人NX100專用輸入一覽表(電焊用途)詳情如下：

專用輸入一覽表 NI001(電焊專用)

20010：外部啟動

與再現操作盒的[啟動]鍵一樣，具有同樣的功能。此信號只有上升沿有效，可使機器人開始運轉（再現）。但是在再現狀態下如禁止外部啟動，則此信號無效。該設定在操作條件畫面進行。

20012：調出主程序

這個信號只有上升沿有效，調出機器人程序的首條，即調出主程序的首條，但是在再現過程中、禁止再現調出主程序時（在操作條件畫面設定）此信號無效。

20013：清除報警/錯誤

發生報警或錯誤時（在排除了主要原因的狀態下），此信號一接通可解除報警及錯誤的狀態。

20020：禁止進入干涉區1

當進入立方體12的區域時，如此信號是接通的狀態，則這是機器人暫停，處于待機狀態（伺服接通），待機中如此信號一關掉，則機器人繼續開始工作。

20021：禁止進入干涉區2

當進入立方體22的區域時，如此信號是接通的狀態，則這時機器人暫停，處于待機狀態（伺服接通），待機中如此信號一關掉，則機器人繼續開始工作。

20022：焊接通/斷信號（自PLC）

輸入來自聯鎖控制柜如PLC的焊接通/斷選擇開關的狀態，根據此狀態及機器人的狀態可給焊機輸入焊接通/斷信號置為斷，則不進行點焊。

20023：焊接中斷（自PLC）

在焊機及焊鉗發生異常需將機器人歸復原位時，輸入此信號。

輸入此信號時，機器人可忽略點焊命令進行再現操作。

20024：禁止進入干涉區3

當進入立方體32的區域時，如此信號是接通的狀態，則這時機器人暫停，處于待機狀態（伺服接通），待機中如此信號一關掉，則機器人繼續開始工作。

20025：禁止進入干涉區4

當進入立方體42的區域時，如此信號是接通的狀態，則這時機器人暫停，處于待機狀態（伺服接通），待機中如此信號一關掉，則機器人繼續開始工作。

20040：焊機冷卻水異常

監視焊機冷卻水的狀態。本信號輸入時，機器人顯示報警并停止作業。但伺服電源仍保持接通狀態。

20041：焊鉗冷卻水異常

監視焊鉗冷卻水的狀態，本信號輸入時，機器人顯示報警并停止作業，但伺服電源仍保持接通狀態。

20042：變壓器過熱

將焊鉗變壓器的異常信號直接傳送給機器人控制器，此信號為常閉輸入信號（NC），信號切斷時則報警，伺服電源仍保持接通狀態。

20043：氣壓低

氣壓低，此信號接通并報警，伺服電源仍保持接通狀態。

20044：焊接完畢

它是表示焊機正常焊接完畢的信號，在執行焊接用命令及手動點焊操作時，作為確認信號使用。

在無確認極限開關的情況下，輸入本信號后，結束焊接順序并執行下一步。

20045：焊接異常

此信號表示焊接結果異常或焊機本身異常，焊接時如輸入本信號，則機器人報警并停止作業。

20047：電極更換完畢

更換電極后，當輸入此信號，則“電極需要更換”的信號斷開，并且清楚所儲存的焊接打點次數。

30010：運轉中

告知程序?yàn)楣ぷ鳡顟B(tài)（告知程序處于工作中、等待預約啟動狀態、試運轉中），這個信號狀態與再現操作盒的（啟動）一樣。

30011：伺服接通

告知接通伺服系統，內部處理過程（如創建當前位置）已完成，進入可以接收啟動命令的狀態。伺服電源切斷后，該信號也進入切斷狀態。使用該信號可判斷出使用外部啟動功能時NX100的當前狀態。

30012：主程序首條

告知當前的執行位置處在主程序的首條。此信號能用來確認主程序已被調出。

30013：發生報警/錯誤

通知發生了報警及錯誤。另外，發生重故障報警時，此信號接通直到切斷電源為止。

30014：有關電池的報警

此信號接通表明存儲器備份用的電池及編碼器備份用的電池電壓已下降，需更換電池。如因?yàn)殡姵睾谋M使存儲數據丟失，而會引起大問題的發生。為了避免產生此情況，推薦使用此信號作為警示信號。

30015~30017：選擇遠程/再現/示教模式

告知當前設定的模式狀態。這些信號與示教編程器的模式選擇開關同步，與所選模式對應的信號接通。

30020：立方體1內

當前的控制點在事先設定好的區域（立方體1）時，此信號接通。可以防止與其他的機器人和夾具干涉。

30021：立方體2內

當前的控制點在事先設定好的區域（立方體2）時，此信號接通，可以防止與其他的機器人和夾具干涉。

30022：作業原點（立方體32內）

當前的控制點在作業原點立方體區域時，此信號接通。依次可以判斷出機器人是否可以啟動生產線的位置上。

30023：可中途啟動

機器人工作時，此信號是否處于接通狀態。運行過程中如進行暫停操作后、當用光標移動到當前執行命令行或在執行編輯操作時，此信號均為切斷狀態。因此，暫停后可以使用此信號重啟聯鎖裝置。但是，因?yàn)槭窘棠Ｊ较麓诵盘?hào)也為接通狀態，故必須與所選示教模式中的信號一起參考。

30024：立方體3內

當前的控制點在事先設定好的區域（立方體3）時，此信號接通。可以防止與其他的機器人和夾具干涉。

30025：立方體 4 內

當前的控制點在事先設定好的區域（立方體4）時，此信號接通。可以防止與其他的機器人和家具干涉。

30040：電機更換請求

打點的累計次數達到設定的更換電極的打點次數時，此信號輸出。

30041：第一加壓完成

焊接中，完成第一加壓時此信號被發送出去。當完成加壓時，此信號被發送至焊機。

30050：焊接通/斷

輸入由聯鎖裝置輸入的信號，并結合機器人的狀態。

30051：焊接異常的復位

該信號用于指示焊機異常復位。它是由示教編程器操作輸入。

30052~30055：焊接條件（等級信號）1（1），2（2），4（3），8（4），16（5），32（6），64（7），128（8）

為焊機設置焊接條件。

輸出格式可選二進制或離散點（位號）。最多可到255個條件，（最高位奇偶位（指定時））。

30506~30507：斷流閥控制

信號接通，水流入焊槍

信號切斷，水不流入焊槍

在焊嘴粘連的情況下，此信號用于阻止水的泄漏。
